測試PCB阻焊油墨自動涂覆噴涂設備性能的方法

發布時間:2022-09-20 14:19:25 發布人:榮德機器人

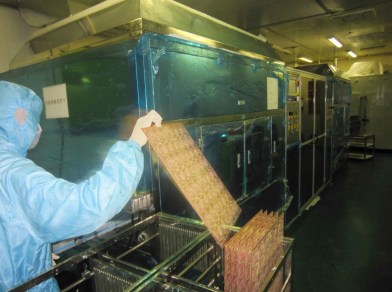

    1. PCB阻焊油墨涂覆設備的生產板能力:
    測試方法:
    1、分別取厚度0.8-5.0mm裸銅板,尺寸400*400mm(依隧道爐最小尺寸測試)、630*1100mm各5片
    2、開啟機器后分別以2.5-4m/min的線速從入料口投入并試噴
    接受標準:無卡板,掉板,進板順暢

    2.噴出的油墨均勻性:
    測試方法:
    1、取24*43inch光銅板從入料口投入
    2、噴涂濕膜厚度80um預烤后空曝光正常顯影后烤(預烤后膜厚約30um±3um)
    3、后烤后使用油墨測試儀9點法測量;計算方法:{1-(max-min)/(2*avg)}*100%
    接受標準:厚度均勻性≥90%

    3.油墨厚度:
    測試方法:
    1、取線路板線路完成銅厚1.5OZ試噴,濕膜厚度80-85um
    2、正常生產至后烤結束切片確認
    接受標準:常規1.5OZ銅厚線頂≥10um,線角≥10um,銅面≤40um;孔邊無聚油(大銅皮密集散熱孔區域(例圖)不在此列),塞孔設計BGA油厚不超出PAD35um。
    (備注:完成銅厚<2OZ一次噴涂完成;完成銅厚≥2OZ兩次噴涂完成;)

    4.堵孔率:
    測試方法:
    1. 取線路板完成銅厚1.5OZ試噴,成品孔徑0.20mm
    2. 計算方法:堵孔數/總孔數*100%
    3. 注:大銅皮密集散熱孔區域不在此列。
    接受標準:成品孔徑0.20mm堵孔率小于3%

    5.不同油墨切換:
    測試方法:
    1、攪好2組不同種類油墨,分別倒入2套油墨罐內
    2、開機后先選擇“油墨一”試噴
    3、開始計時,同時選擇“清洗”管路、檫槍并切換“油墨二”
    4、現場操作確認3套油墨系統
    接受標準:3套供墨系統,可自由切換,換油及收油時間小于10min

    6.產能產速:
    測試方法:
    線速4.0m/min,生產板件尺寸按18*24icn(458mm*609mm)以長邊當寬幅投入
    接受標準:阻焊油墨自動噴涂設備出板速度6塊/min
